Raziskovalci Fakultete za strojništvo so predstavili novo metodo slikovnih meritev prostorskih vibracij struktur pri visokih frekvencah. Predstavljena metoda je bila objavljena v eni od vodilnih znanstvenih revij na področju, Mechanical Systems and Signal Processing (IF=6.471). Omogoča  brezdotično merjenje 3D vibracij mehanskih sistemov z uporabo cenovno ugodnih in enostavno dostopnih digitalnih fotoaparatov, medtem ko uveljavljene metode tipično zahtevajo specializirano slikovno opremo (hitre kamere). S tem se odpirajo nove možnosti za hitro in dostopno analizo ter kontrolo mehanskih izdelkov, ključno pri zagotavljanju njihove zanesljivosti in kakovosti.

ANG



Za optično merjenje visokofrekvenčnih vibracij na podlagi digitalnih slik z uveljavljenimi metodami potrebujemo zmogljive hitre kamere. Nedavno je bila predstavljena alternativna metoda merjenja spektralnih komponent optičnega toka (SOFI), ki omogoča izvajanje tovrstnih meritev z digitalnimi fotoaparati za zajem mirujočih slik.

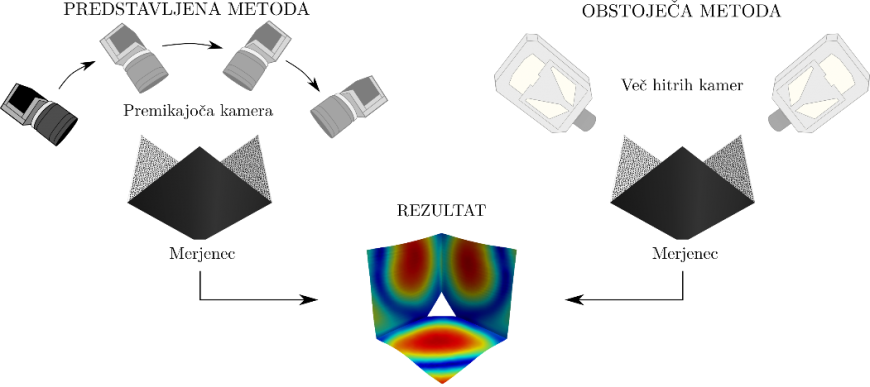

Predstavljeno delo razširi metodo SOFI tako, da omogoča meritve prostorskih obratovalnih oblik pri visokofrekvenčnih vibracijah. To je doseženo z uporabo nadzorovano harmonsko pulzirajoče osvetlitve in analogne Fourierove transformacije sivinskih vrednosti elementov digitalnih slik na slikovnem zaznavalu pri več pogledih iz različnih zornih kotov. Dobljeni spektri pomikov so uporabljeni pri triangulaciji v frekvenčni domeni, rekonstruirani so podatki o prostorskih obratovalnih oblikah nihajoče strukture. Z vsakim dodatnim pogledom pri zajemu digitalnih slik je vidno polje optične meritve razširjeno, razmerje med koristnim signalom in naključnim šumom v rezultatu pa se poveča.

Za linearne, časovno invariantne mehanske strukture pri stacionarnem vzbujanju predstavljena metoda omogoča merjenje visokofrekvenčnih 3D vibracij z eno samo monokromatsko digitalno kamero. Odziv merjenca je na slikovnem zaznavalu merjen neposredno v frekvenčni domeni. Količina zajetih podatkov in čas obdelave meritev sta tako za nekaj velikostnih redov nižja kot pri uveljavljenih merilnih metodah na podlagi digitalnih slik.
